Теплосчетчик Sensonic II в компактном исполнении
Разработан специально для применения в горизонтальных системах поквартального учета тепла. Межповерочный интвервал: 4 года.
О теплосчетчике
Конструктивные особенности
Электронный вычислитель и проточная часть объединены в единую компактную конструкцию. Проточная часть теплосчетчика представляет собой многоструйную крыльчатку в латунном корпусе с направляющим аппаратом. Крыльчатка установлена в подшипниках из высокачественного твердого сплава. На входе проточной части установлен сетчатый фильтр для защиты от механических частиц теплоносителя. Высокая точность обработки деталей проточной части и применяемые материалы обеспечивают высокую надежность и длительный срок службы теплосчетчика. Использование многоструйной крыльчатки с направляющим аппаратом обеспечивает высокую чувствительность, повышает точность и стабильность измерений расхода теплоносителя во всем рабочем диапазоне. Вращение крыльчатки определяется индукционным безмагнитным датчиком, что исключает манипуляции с расходом путем воздействия магнитами.
Номинальные расходы и варианты исполнения
1. Номинальные расходы теплосчетчика в компактном исполнении - 0,6 / 1,5 / 2,5 м3.
2. Для установки в подающий трубопровод или для установки в обратный трубопровод.
3. Для использования в проводной системе дистанционного сбора данных по протоколу M-Bus (имеет встроенный блок M-Bus и дополнительный кабель для присоединения к шине данных)
4. Для использования в радиосистеме дистанционного сбора данных (любая модификация компактного теплосчетчика с дополнительным внешним радиоблоком Optosonic II Radio)
2. Для установки в подающий трубопровод или для установки в обратный трубопровод.
3. Для использования в проводной системе дистанционного сбора данных по протоколу M-Bus (имеет встроенный блок M-Bus и дополнительный кабель для присоединения к шине данных)
4. Для использования в радиосистеме дистанционного сбора данных (любая модификация компактного теплосчетчика с дополнительным внешним радиоблоком Optosonic II Radio)
Монтаж теплосчетчиков
Теплосчетчик монтируется в специальный монтажный элемент - однотрубное соединение EAS.
В зависимости от типа присоединения к трубопроводу, диаметра трубопроводов и длины монтажного участка, поставляются EAS различных видов и размеров.
Теплосчетчик имеет резьбу на проточной части и вкручивается в присоединитель при монтаже.
Присоединитель EAS входит в комплект поставки теплосчетчика и его цена включена в стоимость теплосчетчика.
Уплотнение и герметизация соединения теплосчетчика и присоединителя обеспечивается прокладкой, входящей в комплект поставки.
При поверке или замене теплосчетчика присоединитель остается в трубопроводе, теплосчетчик выкручивается из присоединителя и в посадочное место присоединителя вместо теплосчетчика вкручивается крышка из комплекта присоединителя. Теплоснабжение объекта на время поверки или замены теплосчетчика не нарушается.
Приварная втулка с погружной гильзой или шаровый кран с посадочным местом для выносного термодатчика (нужную комплектацию необходимо оговорить при заказе) так же входят в комплект поставки теплосчетчика и включены в его стоимость..
Шаровый кран с посадочным местом под термодатчик позволяет уменьшить размеры монтажного участка, упростить монтаж и дальнейшее обслуживание узла учета тепла. Кран имеет отверстия для опломбирования термодатчика.
⠀⠀
В зависимости от типа присоединения к трубопроводу, диаметра трубопроводов и длины монтажного участка, поставляются EAS различных видов и размеров.
Теплосчетчик имеет резьбу на проточной части и вкручивается в присоединитель при монтаже.
Присоединитель EAS входит в комплект поставки теплосчетчика и его цена включена в стоимость теплосчетчика.
Уплотнение и герметизация соединения теплосчетчика и присоединителя обеспечивается прокладкой, входящей в комплект поставки.
При поверке или замене теплосчетчика присоединитель остается в трубопроводе, теплосчетчик выкручивается из присоединителя и в посадочное место присоединителя вместо теплосчетчика вкручивается крышка из комплекта присоединителя. Теплоснабжение объекта на время поверки или замены теплосчетчика не нарушается.
Приварная втулка с погружной гильзой или шаровый кран с посадочным местом для выносного термодатчика (нужную комплектацию необходимо оговорить при заказе) так же входят в комплект поставки теплосчетчика и включены в его стоимость..
Шаровый кран с посадочным местом под термодатчик позволяет уменьшить размеры монтажного участка, упростить монтаж и дальнейшее обслуживание узла учета тепла. Кран имеет отверстия для опломбирования термодатчика.
⠀⠀
Для упрощения монтажа и возможности перекрытия потока в противоположном трубопроводе вместо муфты с гильзой может использоваться шаровый кран с посадочным местом под термодатчик. В посадочном месте термодатчика предусмотрена возможность опломбировки.
В комплект поставки входит или муфта с гильзой или шаровый кран. Необходимую комплектацию нужно оговаривать при заказе теплосчетчика.
Последовательность монтажа
В комплект поставки входит или муфта с гильзой или шаровый кран. Необходимую комплектацию нужно оговаривать при заказе теплосчетчика.
Последовательность монтажа
- в разрез трубопровода устанавливается соединение EAS с крышкой-заглушкой (входит
- в комплект поставки теплосчетчика)
- на входе и выходе узла учета устанавливаются шаровые краны для перекрытия потоков (при заказе теплосчетчика может быть оговорен вариант поставки с шаровым краном в комплекте)
- монтируется приварная втулка и погружная гильза для установки выносного термодатчика (входят в комплект поставки теплосчетчика). Если используются шаровые краны с посадочным гнездом для термодатчика, монтаж приварной втулки не требуется
- производится промывка трубопроводов
- с соединения EAS снимается защитная крышка
- вместо защитной крышки в EAS вкручивается теплосчетчик Sensonic II (затяжку теплосчетчика рекомендуется проводить специальным ключом; ключ в комплект поставки не входит)
- в погружную гильзу или посадочное гнездо шарового крана устанавливается выносной термодатчик
- после проверки работоспособности, теплосчетчик и выносной термодатчик опломбируются
В случае ограниченных размеров ниши для монтажа теплосчетчика, вычислитель может быть снят с корпуса расходомера и установлен отдельно в подходящем месте. Вычислитель снимается поворотом против часовой стрелки. С расходомером вычислитель соединен гибким кабелем длиной около 20 см. Снятый вычислитель устанавливается на настенный адаптер и фиксируется на нем поворотом по часовой стрелке. Настенный адаптер закрепляется на поверхности саморезом. Для крепления на металлических поверхностях адаптер снабжен мощным магнитом, для крепления адаптер достаточно просто приложить магнитом к металлической поверхности.
⠀⠀
⠀⠀
Для особо компактного монтажа и сокращения испоьзуемых элементов возможно применение присоединителя EAS, в который встроены 2 шаровых крана - один из них установлен на входе присоединителя, второй - на выходе. При использовании такого присоединителя нет необходимости устанавливать отдельные запорные краны перед теплосчетчиком и после него. Использование такого присоединителя не исключает необходимости установки в противоположный трубопровод муфты с погружной гильзой или шарового крана с посадочным местом для выносного термодатчика теплосчетчика.
⠀⠀
⠀⠀
Просмотр текущих и архивных данных вычислителя
Данные, хранящиеся в памяти можно просматривать на дисплее вычислителя. Перемещение по разделам меню производится нажатием на сенсорный контакт, расположенный под дисплеем. Все данные теплосчетчика сгруппированы в 5 областях энергонезависимой памяти. Перемещаясь по пунктам меню, можно просмотреть следующие данные: текущее накопленое теплопотребление, теплопотребление на последний день завершившегося года, теплопотребление на последний день предыдущего завершившегося года, теплопотребление на последний день каждого из прошедших 12 месяцев, мгновенное теплопотребление на момент просмотра данных, мгновенный расход теплоносителя, температуры в подающем и обратном трубопроводах, разность температур между подающим и обратным трубопроводами, наличие и статус ошибки в работе вычислителя, расходомера и температурных датчиков, серийный номер прибора, номер прибора в проводной системе M-Bus (M-bus адрес).
Виды систем сбора данных
Проводная система сбора данных
Для применения теплосчетчика в проводной системе дистанционного сбора данных M-Bus выпускается специальная модификация прибора. Вычислитель этой модификации имеет встроенный блок M-Bus и кабель для подключения к считывающей шине или концентратору. Напрямую к концентратору может быть подключено до 250 счетчиков. Если количество теплосчетчиков или других приборов в системе превышает 250, то нужно использовать 8-миканальный переключатель Bus Switch. В каждый канал переключателя можно включить еще до 250 приборов. Общее количество приборов в системе учета при использовании всех 8-ми каналов одного переключателя может достигать 2000 шт. Использование 8-миканального переключателя позволяет существенно снизить затраты на применяемое оборудование, поскольку можно отказаться от дополнительных концентраторов, каждый из которых по стоимости сопоставим со стоимостью переключателя. Для считывания, просмотра и хранения данных необходим компьютер с установленной программой M-Bus View.
Автоматическая система радиосбора данных
Для применения теплосчетчика в радиосистеме сбора данных, к его оптическим входам подключается адаптер Optosonic 3. Адаптер радиосчитывания Optosonic 3 может быть установлен на любой ранее смонтированный теплосчетчик Sensonic II - замена теплосчетчика не требуется. Подобное решение позволяет модернизировать существующие системы учета тепла под радиосбор данных.
Для многоэтажных жилых домов оптимальным решением сбора данных с приборов учета является автоматическая система радиосбора данных Symphonic Sensor net с помощью установленного на объекте автономного концентратора Memonic 3 с встроенным GPRS-модемом. Концентратор считывает архивы теплосчетчика, в которых хранятся ежедневные показания за 14 дней по радиоканалу 1 раз в 7 дней или по заданному расписанию. Данные теплосчетчиков поступают на WEB-портал ИСТА и предоставляются в виде таблицы с ежедневными показаниями потребленной тепловой энергии.
Для многоэтажных жилых домов оптимальным решением сбора данных с приборов учета является автоматическая система радиосбора данных Symphonic Sensor net с помощью установленного на объекте автономного концентратора Memonic 3 с встроенным GPRS-модемом. Концентратор считывает архивы теплосчетчика, в которых хранятся ежедневные показания за 14 дней по радиоканалу 1 раз в 7 дней или по заданному расписанию. Данные теплосчетчиков поступают на WEB-портал ИСТА и предоставляются в виде таблицы с ежедневными показаниями потребленной тепловой энергии.

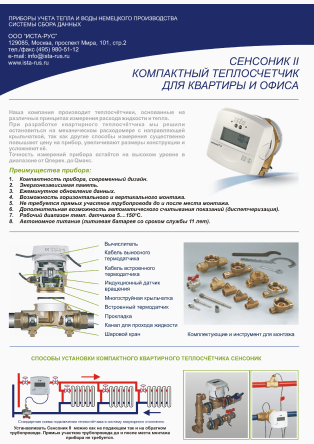

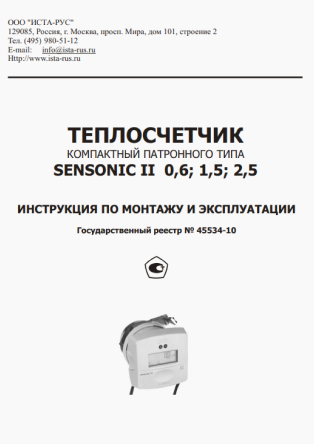

Дополнительные материалы
Устройство компактного теплосчетчика
Электронный вычислитель и проточная часть объединены в единую компактную конструкцию. Проточная часть теплосчетчика представляет собой многоструйную крыльчатку в латунном корпусе с направляющим аппаратом. Крыльчатка установлена в подшипниках из высокачественного твердого сплава. На входе проточной части установлен сетчатый фильтр для защиты от механических частиц теплоносителя. Высокая точность обработки деталей проточной части и применяемые материалы обеспечивают высокую надежность и длительный срок службы теплосчетчика. Использование многоструйной крыльчатки с направляющим аппаратом обеспечивает высокую чувствительность, повышает точность и стабильность измерений расхода теплоносителя во всем рабочем диапазоне. Вращение крыльчатки определяется индукционным безмагнитным датчиком, что исключает манипуляции с расходом путем воздействия магнитами.
Электронный вычислитель установлен сверху проточной части, полностью изолирован от теплоносителя. Вычислитель имеет автономное питание от встроенной литиевой батареи со сроком службы не менее 10 лет. В верхней части вычислителя установлен дисплей, на который выводятся данные о потребленной энергии, данные о параметрах системы теплоснабжения - текущее и мгновенное значения расходов, температура в подающем и обратном трубопроводах, разность температур, данные о состоянии счетчика, в том числе коды возникавших ошибок с указанием длительности их действия и данные архива. Архив содержит сведения о теплопотреблении за прошедшие 12 месяцев и 2 показания теплопотребления на последний день завершившихся двух лет.
Данные можно просматривать, нажимая на сенсорный контакт, расположенный под дисплеем.
Два термодатчика встроены в конструкцию теплосчетчика - один из них установлен в корпусе проточной части расходомера, а второй термодатчик, предназначенный для установки в противоположный трубопровод, подключен к электронному блоку вычислителя. Этот термодатчик имеет гибкий кабель с длиной 1,5 метра.
Электронный вычислитель установлен сверху проточной части, полностью изолирован от теплоносителя. Вычислитель имеет автономное питание от встроенной литиевой батареи со сроком службы не менее 10 лет. В верхней части вычислителя установлен дисплей, на который выводятся данные о потребленной энергии, данные о параметрах системы теплоснабжения - текущее и мгновенное значения расходов, температура в подающем и обратном трубопроводах, разность температур, данные о состоянии счетчика, в том числе коды возникавших ошибок с указанием длительности их действия и данные архива. Архив содержит сведения о теплопотреблении за прошедшие 12 месяцев и 2 показания теплопотребления на последний день завершившихся двух лет.
Данные можно просматривать, нажимая на сенсорный контакт, расположенный под дисплеем.
Два термодатчика встроены в конструкцию теплосчетчика - один из них установлен в корпусе проточной части расходомера, а второй термодатчик, предназначенный для установки в противоположный трубопровод, подключен к электронному блоку вычислителя. Этот термодатчик имеет гибкий кабель с длиной 1,5 метра.
